Couple de serrage pour l'acier standard (métrique)
Le couple de serrage constitue l'élément central de tout assemblage vissé ou boulonné. Cette force de rotation maîtrisée, appliquée sur une pièce de fixation en acier, garantit la sécurité et la longévité des liaisons mécaniques.
Que vous travailliez avec des boulons, des vis, des goujons ou des tiges filetées, il est crucial de respecter les valeurs de serrage préconisées en fonction des classes de résistance et des dimensions des fixations.
Vous êtes un mécanicien, un ingénieur, un agriculteur ou un bricoleur pressé ? Rendez-vous directement au Tableau des couples de serrage pour filetages métriques en acier standard.
Pourquoi faut-il respecter le couple de serrage recommandé ?
- Un serrage correct prévient tout desserrage, même sous vibrations ou charges dynamiques.
- L'équilibre est crucial : un serrage insuffisant crée du jeu, un serrage excessif risque la rupture.
- Le respect des couples selon le type d'acier et sa classe de résistance préserve l'intégrité des filetages.
- L'industrie exige le respect strict des normes (ISO 898-1, DIN, ASTM).
Filetages M les plus utilisés – Types de fixations et applications
M indique que le filetage suit la norme métrique ISO.
Le chiffre qui suit (ex. M10, M12) correspond au diamètre nominal extérieur en millimètres.
| Taille du filetage (M) | Type de fixation | Domaines d'application |
| M6 | Boulons, vis, goujons | Automobile (moteur, châssis), machines industrielles, électronique, BTP |
| M8 | Boulons, vis CHC, goujons | Automobile (freins, suspensions), mécanique générale, construction métallique |
| M10 | Boulons standards, vis hexagonales | Automobile (supports moteur, fixations de roues), machines-outils, industrie |
| M12 | Boulons haute résistance, tiges filetées | Construction métallique, machines agricoles, infrastructures ferroviaires |
| M16 | Boulons structurels, goujons de fixation | Structures BTP, ponts, charpentes métalliques, équipements industriels |
| M20 | Tiges filetées, boulons industriels | BTP, fixation d'éoliennes, infrastructures lourdes, ancrages |
| M24 | Boulons lourds, goujons structurels | Ponts, grues, installations offshore, centrales électriques |
| M30 – M36 | Fixations haute charge, boulons lourds | Génie civil, barrages, grandes structures industrielles |
| M40+ | Boulons pour ancrages profonds | Applications extrêmes : ancrages pétroliers, structures offshore profondes |
Les fixations acier concernées par le couple de serrage
L'acier offre une large gamme de solutions d'assemblage, chacune répondant à des besoins mécaniques et industriels spécifiques. Le choix du couple de serrage dynamométrique s'adapte à chaque type de fixation.
Les boulons
Ces tiges filetées, dotées d'une tête hexagonale, carrée ou d'autres formes, nécessitent un écrou ou un taraudage pour leur fixation.
- Construction métallique (charpentes, ponts, infrastructures industrielles)
- Mécanique automobile (fixation des roues, moteur, transmission)
- Industrie ferroviaire (rails, structures métalliques des trains)
Dans tous les cas, veillez au couple de serrage quel que soit le type de boulons :
- Boulons hexagonaux – la référence pour les fixations standard
- Boulons à tête fraisée – pour les assemblages nécessitant une surface lisse
- Boulons à œil – spécialement conçus pour le levage et la fixation de charges
Les vis
Ces éléments de fixation s'insèrent directement dans un taraudage ou une surface, sans nécessiter d'écrou.
- Assemblages mécaniques de précision (moteurs, outillage)
- Fixations industrielles et structures métalliques
- Vis auto-taraudeuses pour les tôles et profilés métalliques
Types principaux et leurs utilisations conseillées :
- Vis CHC (tête cylindrique hexagonale creuse) – pour les assemblages qui nécessitent un couple élevé et une répartition optimale de la charge
- Vis TF (tête fraisée) – pour les applications exigeant une surface lisse
- Vis TH (tête hexagonale) – pour les assemblages robustes où un bon appui sous la tête est requis
Les tiges filetées
Ces barres intégralement filetées permettent des fixations ajustables ou de grandes longueurs.
On les retrouve dans les :
- Fixations structurelles dans le BTP (ancrages béton-acier)
- Assemblages industriels (supports de machines, suspensions)
- Fixations de panneaux solaires et infrastructures métalliques
Les écrous acier
Ces pièces métalliques filetées assurent le verrouillage des boulons, vis et tiges filetées.
De l'écrou standard aux écrous spécifiques :
- Écrou hexagonal – la solution pour la majorité des assemblages
- Écrou bague nylon (freinant) – la sécurité anti-desserrage sous vibrations
- Écrou à embase – une répartition optimale du serrage en augmentant la surface d'appui
- Écrou borgne – protection efficace des filetages contre corrosion et usure

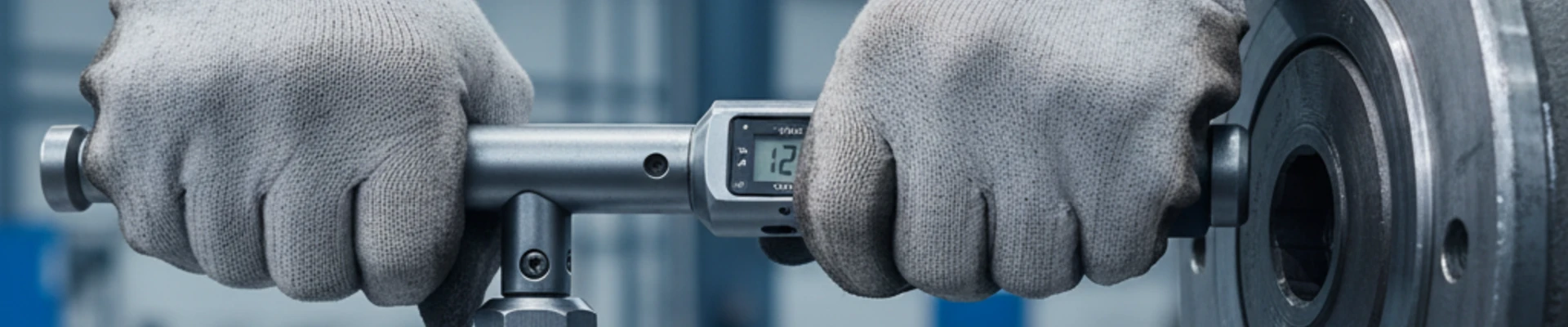

Outils et méthodes pour un serrage au couple maîtrisé
La qualité d'un assemblage boulonné dépend directement du choix et de l'utilisation appropriée des outils dynamométriques. Ces derniers permettent le torquage (contrôle du couple) qui n'est pas possible avec serrage classique manuel à l'aide de clés standard ou à cliquet.
Outils de serrage
| Outil | Utilisation | Fixations concernées |
| Clé dynamométrique | Contrôle précis du couple | Boulons, vis CHC |
| Clé à choc + vérif au dynamomètre | Serrage rapide et puissant | Boulons de grande taille |
| Clé hydraulique avec système dynamométrique | Haute précision pour serrage industriel | Boulons M24 et plus |
| Tournevis dynamométrique | Assemblages précis | Vis en acier de petit diamètre |
Méthodes de serrage
| Méthode | Description |
| Serrage au couple | Application du couple de serrage recommandé |
| Serrage angulaire | Rotation après serrage au couple initial |
| Serrage hydraulique | Pression contrôlée pour couples élevés |
Classes de résistance des aciers et impact sur le couple de serrage
| Classe | Résistance à la traction (MPa) | Limite d'élasticité (MPa) |
| 4.6 | 400 | 240 |
| 8.8 | 800 | 640 |
| 10.9 | 1000 | 900 |
| 12.9 | 1200 | 1080 |
Tableau des couples de serrage pour filetages métriques en acier standard
Le couple est exprimé en Newton-mètre (Nm), il est le résultat du calcul Force (N) × Distance (m).
| Tableau de couple de serrage filetage standard – Couple (Nm) | ||||||
| Taille du filetage | Classe 4.6 | Classe 5.6 | Classe 6.8 | Classe 8.8 | Classe 10.9 | Classe 12.9 |
| M2 | 0,13 | 0,16 | 0,26 | 0,35 | 0,49 | 0,59 |
| M2.5 | 0,27 | 0,34 | 0,54 | 0,72 | 1,01 | 1,21 |
| M3 | 0,48 | 0,60 | 0,96 | 1,28 | 1,80 | 2,16 |
| M4 | 1,12 | 1,39 | 2,23 | 2,97 | 4,18 | 5,02 |
| M5 | 2,26 | 2,83 | 4,52 | 6,03 | 8,48 | 10,18 |
| M6 | 3,84 | 4,80 | 7,69 | 10,25 | 14,41 | 17,29 |
| M7 | 5,13 | 6,42 | 10,27 | 13,70 | 19,25 | 23,10 |
| M8 | 9,35 | 11,69 | 18,70 | 24,93 | 35,06 | 42,07 |
| M10 | 18 | 23 | 37 | 49 | 70 | 83 |
| M12 | 32 | 40 | 65 | 86 | 121 | 146 |
| M14 | 52 | 65 | 104 | 138 | 194 | 233 |
| M16 | 81 | 101 | 161 | 215 | 302 | 363 |
| M18 | 112 | 139 | 222 | 296 | 417 | 500 |
| M20 | 157 | 197 | 315 | 420 | 590 | 709 |
| M22 | 215 | 269 | 430 | 574 | 807 | 968 |
| M24 | 272 | 340 | 544 | 726 | 1 020 | 1 224 |
| M27 | 400 | 500 | 800 | 1 067 | 1 500 | 1 800 |
| M30 | 542 | 677 | 1 083 | 1 445 | 2 032 | 2 438 |
| M33 | 739 | 923 | 1 477 | 1 969 | 2 770 | 3 323 |
| M36 | 948 | 1 185 | 1 896 | 2 528 | 3 555 | 4 266 |
| M39 | 1 229 | 1 536 | 2 457 | 3 276 | 4 607 | 5 529 |
| M42 | 1 519 | 1 899 | 3 038 | 4 050 | 5 696 | 6 835 |
| M45 | 1 898 | 2 373 | 3 796 | 5 062 | 7 118 | 8 541 |
| M48 | 2 282 | 2 853 | 4 565 | 6 086 | 8 559 | 10 271 |
| M52 | 2 954 | 3 692 | 5 907 | 7 876 | 11 076 | 13 292 |
| M56 | 3 672 | 4 591 | 7 345 | 9 793 | 13 772 | 16 526 |
| M60 | 4 582 | 5 728 | 9 164 | 12 219 | 17 183 | 20 619 |
| M64 | 5 536 | 6 920 | 11 071 | 14 762 | 20 759 | 24 911 |
| M68 | 6 720 | 8 400 | 13 440 | 17 919 | 25 199 | 30 239 |
Appliquez le couple de serrage recommandé et assurez la fiabilité et la durabilité de vos assemblages vissés en acier standard.
Choisissez les fixations adaptées à votre projet, dans la bonne classe d'acier, à vos clés dynamométriques et bon torquage !
Si vous avez encore une question, un doute après avoir parcouru notre guide, n'hésitez pas à consulter un expert en visserie-boulonnerie comme l'équipe technique de Stockvis.
