Rondelle de blocage MB DIN 5406 - Système KM/MB

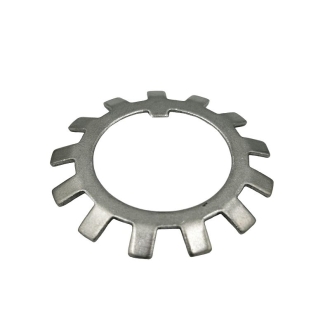

La rondelle de blocage MB (DIN 5406) est la pièce complémentaire de l'écrou à encoches KM dans le système de bridage axial des roulements. Fabriquée en tôle d'acier mince, elle présente une languette centrale qui s'engage dans une rainure longitudinale pratiquée dans l'arbre, et des languettes périphériques qui se replient dans les encoches de l'écrou KM après serrage au couple prescrit. Ce système de freinage positif est irremplaçable dans tous les assemblages roulement-arbre soumis à des vibrations, à des inversions de rotation ou à des efforts axiaux importants. La rondelle MB est référencée selon le même indice que l'écrou KM qu'elle accompagne : MB0 pour KM0 (M10×0,75), MB1 pour KM1 (M12×1), et ainsi de suite jusqu'aux grands diamètres de 50, 55 et 60 mm. L'association systématique KM+MB est spécifiée dans les plans de montage roulements SKF, FAG, NSK et est obligatoire pour la conformité aux règles de calcul de durée de vie des paliers en construction de machines. A l'unité et commandable en ligne sur Stockvis.
